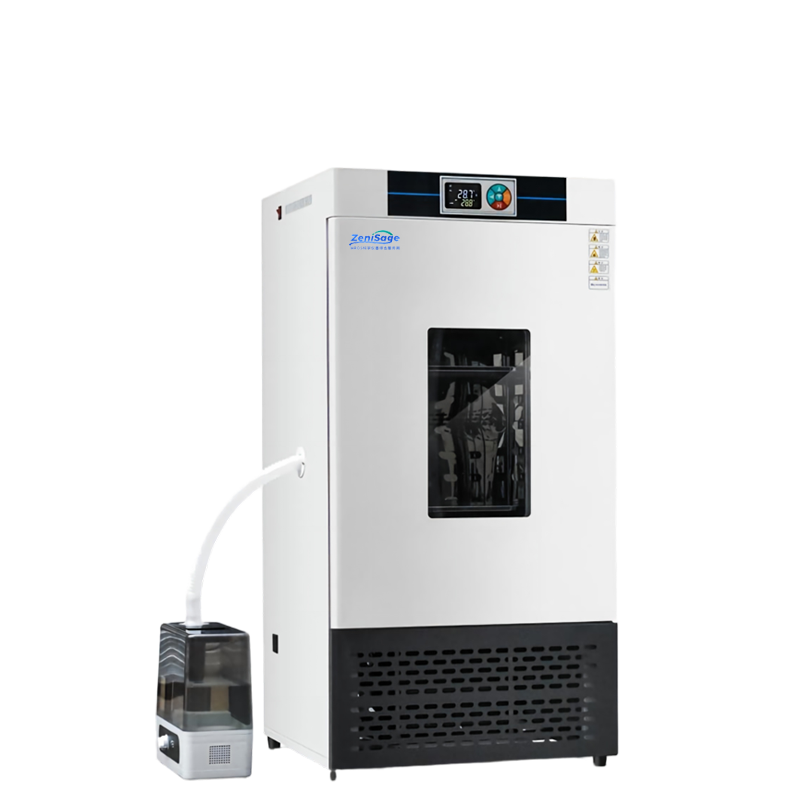

用途概述(Uses Overview)

   采用先进的微电脑可编程控制方式，可设置气候箱的多项参数（温度、湿度、等）来模拟自然气候。

   本产品适用于植物的生长和组织的培养；种子发芽实验；植物栽培；育苗；微生物的培养和保存、药材、木材、建材的性能测试；昆虫和小动物的饲养，工业产品的质量检查以及其他用途的恒温、恒湿、光照实验。

产品特点(Features)

1、智能型控温仪，大屏幕液晶显示，轻触型按键，程序控制温度、湿度、可调。

2、箱体外壳经静电喷涂工艺处理，造型美观大方，防腐耐用。

3、镜面不锈钢工作室易于清洁，搁板支架，可自由装卸。

4、独特的几何腔体洁净设计，保证对样品主动完美的保护。

5、内加湿功能确保了高温高湿的要求。

6、箱门带有钢化玻璃观察窗，采用磁性胶条，启闭方便，密封良好。

7、具有主动被动多重保护功能。超温报警、超温断电、温度低于10℃时即停止加温等安全保护措施。

8、根据客户需要可选配：1、RS485接口。2、打印机接口3、漏电保护。

主要技术参数（The main technical parameters）

注：1、当设定温度≤10℃时环境温度应不高于26℃。

2、本产品性能参数在：空载测试，环境温度≤20℃，环境湿度50％RH的条件下测得。

*工作环境：温度5-40℃，相对湿度＜90％。

安全操作注意事项

1、为了实验的安全请安装外部接地装置，选择与设备相匹配的电源安装漏电保护装置。

2、设备严禁用于易燃易爆、巨毒、强腐蚀性物品的实验。

3、把设备安放在干燥的平台、或地面上面，与墙体保持＞50CM。

4、根据需要把实验物品摆放在的托盘上面摆放密度＜70%。接通电源，打开开关，按照智能仪表操作说明设定所需的温度。

5、设备不用时应关闭电源，保持干燥干净。

6、请仔细阅读本产品的使用说明方可操作。

恒温恒湿控制器使用说明书

一、主要功能简介：

1．温湿度均采用PID算法控制，控制精度高，同时控制温湿度，平衡速度快。

2．控制器通过检测环境温度辅助控温，操作更灵活，控温精度更高。

3．压缩机工作方式可选择（间断式、平衡式、断开式），间断式工作时可选择手动或自动启停压缩机。

4．定时方式可选择运行定时或恒温定时，定时单位可选择分钟或小时，定时结束后有蜂鸣器鸣叫提示。

5．照明灯延时关闭时间可设定，使用更方便。

6．可设定最大输出功率，以便达到更好的控温效果。

9．有温度和湿度测量值误差修正功能，通过两点曲线修正，使温度测量更准确。

10．有温度传感器开路、短路声光（蜂鸣器）报警提示，控制器自动断开加热输出。

11．仪表内有超温报警继电器（可防止可控硅万一被击穿）。

二、主要技术指标及要求

1．温度设定范围：-50.0～200.0℃；  温度测量范围：-59.9～209.9℃

湿度设定范围：0～98%RH；    湿度测量范围：2～98%RH；

时间设定范围：0～9999分钟（小时）；

2．温度测量值基本误差：< 0.3%；  计时误差：< 1%；

3．工作环境：电源电压：220V±10%；  环境温度：0～50℃；  相对湿度：< 85%RH；

4．触点容量： 加热功率≤1.6KW； 制冷功率：≤800W；

                      加湿功率≤100W；  照明功率：≤100W

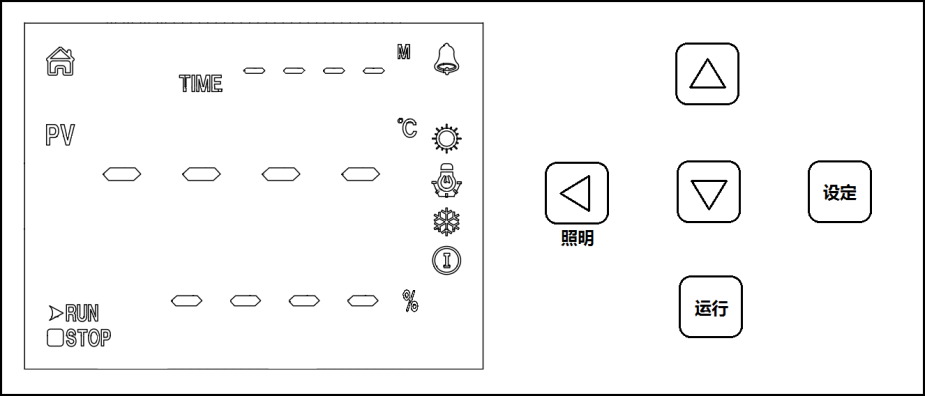

三、面板指示

1．标识符定义

①“” 标识符：当控制器有温度或速度报警时，“”点亮，反之熄灭。

②“”标识符：当控制器有加热输出时，“”点亮，反之熄灭。

③“”标识符：当压缩器启动时，“”点亮，压缩机在延时保护时，“”闪烁。

④“”标识符：当控制器有加湿输出时，“”标识符点亮，反之熄灭。

⑤“”“”标识符：当控制器运行时“”点亮，停止时“”点亮。

⑥“”标识符：在正常显示状态时 “”点亮。

2．按键定义

①“移位/照明”键：在设定状态下点击此键可使设定值移位闪烁修改；在非设定状态下点击此键可切换湿度与时间显示。

②“减小”键：在设定状态下点击此键可使设定值递减，长按此键可使设定值连续递减。

③“增加/切换”键：在设定状态下点击此键可使设定值递增，长按此键可使设定值连续递增。

④“设定”键：可设定或查看设定值及其相关参数。

⑤“运行”：点击或长按此键可启动或停止控制器的运行。

四、操作及使用方法

1．控制器上电，显示屏上排“SS6P”，下排“V01”约2秒后进入到正常显示状态。

2．正常显示状态，默认中排显示温度测量值，下排显示湿度测量值。若湿度设定值为零时，为禁止湿度控制（无湿度控制功能），此时下排显示温度设定值，仅做温度控制使用。

3．温、湿度及时间的参看与设定

1）若无定时功能：

点击“设定”键，进入到温度设定状态，显示屏中排显示提示符“SP”，下排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，显示屏中排显示提示符“SH”，下排显示湿度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

2）若有定时功能：

点击“设定”键，进入到温度设定状态，显示屏中排显示提示符“SP”，下排显示温度设定值（先个位值闪烁），修改方法同上；再点击“设定”键，进入到湿度设定状态，显示屏中排显示提示符“SH”，下排显示湿度设定值（先个位值闪烁）；再点击“设定”键，进入到时间设定状态，显示屏中排显示提示符“ST”，下排显示时间设定值（先个位值闪烁）；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

当时间设为“0”时，表示没有定时功能，控制器连续运行；当设定时间不为“0”时，在正常显示状态下，上排为时间显示。计时方式有两种（详见参数表-2 ndt参数），当且仅当时间开始累计时，“TIME”标识符闪烁，计时时间到，运行结束，显示屏上排显示“End”，蜂鸣器嘀、嘀声鸣叫1分钟后停止鸣叫。

注：在计时过程中若改变温度设定值，则仪表从0开始重新计时。

3．传感器异常报警

   若显示屏上排显示“----”，表示温度传感器故障或温度超过测量范围或控制器本身故障，控制器自动断开加热输出，蜂鸣器鸣叫，报警灯亮，请仔细检查温度传感器及其接线。

4．超温报警时，蜂鸣器嘀、嘀声鸣叫，“”报警灯点亮，若由于改变温度设定值而产生超温报警，“”报警灯不点亮，蜂鸣器也不鸣叫。

5．蜂鸣器鸣叫时可按任意键消音。

6．在内部参数设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

五、温度内部参数的参看与设定

长按设定键约3秒，显示屏上排显示密码提示符“Lc”，下排显示密码值，通过增加、减小和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。

内部参数表 -1

内部参数表 -2

内部参数表 -3

内部参数表 -4

湿度参数 表-5

内部参数表 -6

注：只有当压缩机以平衡方式工作时才有化霜功能，其它方式无化霜功能。

六、接线

特别提醒：

1）接线时为降低对仪表的干扰，请注意强电线路（如电源线和负荷线等）和弱电线路（如传感器信号线等）分离。

2）因控制器显示板上有检测环境温度芯片，为使检测温度更准确，放置显示板的位置请远离设备本身的热源或冷源，使其尽量与设备所处环境温度保持一致。
